Détails sur le produit:
|
conducteur: | Cuivre Recuit | Isolant: | Polychlorure de vinyle (PVC) isolé |
---|---|---|---|
Gaine externe: | Polychlorure de vinyle (PVC) engainé, LSOH | armure: | DSTA/SWA/AWA blindé ou Unarmored |
Tension nominale: | 0.6/1kV | Taille en coupe: | 0.75mm2-1000mm2 |
Normes: | IEC60502, LE CEI ASTM DIN, GB/T12706, VDE, UL DES BS | Couleur: | Noir ou adapté aux besoins du client |
Application: | Construction, industriel, au fond, centrale | D'entité: | Abrasion-Résistant |

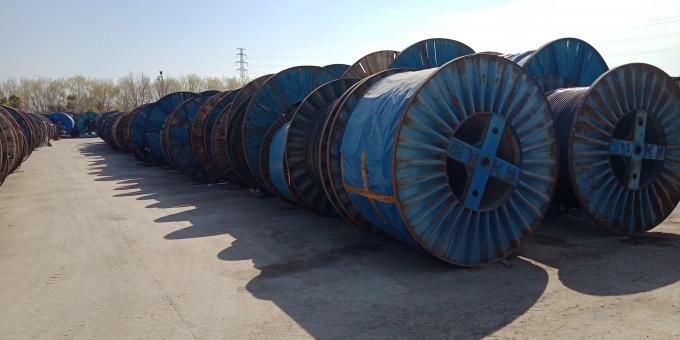

d'emballage: | Tambour, facultatif | ||
Surligner: | pvc insulated wire,polyvinyl chloride cable |
0.6 / conducteur de cuivre recuit résistant d'abrasion du câble 1KV isolé par PVC
Tension évaluée de câble d'Electrcial isolée par PVC :
0.6/1kv
Nombre isolé par PVC de câble électrique de noyaux :
1 noyau, 2 creusent, 3 creusent, 3+1 creusent, 3+2 creusent, 4 creusent, 4+1 creusent, le noyau 5
Application de câble d'Electrcial isolée par PVC :
Des câbles de PVC soient étendus à l'intérieur, dans les tunnels, les fossés de câble et des tuyaux. Il peut également être enterré dans le sol lâche. Les câbles blindés de PVC de STA ont pu soutenir les forces externes mécaniques. On ne permet pas au le câble unipolaire d'être étendu dans la canalisation magnétique qui pourrait être directement enterrée dans la terre (profondeur enterrée : ≥0.7 m de la terre). Les câbles blindés de PVC de la SWA et d'AWA ont pu soutenir les forces de tension importantes.
Tension évaluée Uo/U | 0.6/1 kilovolt |
Tension maximum d'opération | 1,2 kilovolts |
Fréquence | 50 hertz |
Examinez la tension | 3500 V |
Température de fonctionnement permise au conducteur |
+60°C |
la température de court-circuit (maximum 5 s de durée) |
°C 160 |
La température minimum d'installation |
Ne devrait pas être inférieur à 0°C |
Contrainte de traction permise de conducteur maximal |
50 N/mm |
Rayon de cintrage minimum |
câble Ø de 15 x |
Ignifuge |
IEC60332-1-2 |
Normes applicables de câble électrique isolé par PVC
— Directives de conception et d'essai du CEI 60502-1
— Conducteur du CEI 60228
— Le CEI 60332-1 ignifuge
— Chat ignifuge du CEI 60332-3-24. C

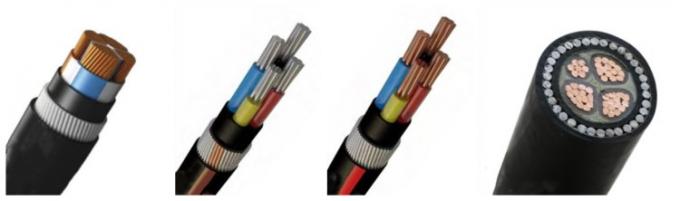

Types de câble électrique isolés par PVC :
Types de câble isolés par PVC | Description | Noyaux | Région de section de Nomi |
Cu/PVC/PVC | noyau de cuivre, PVC isolé, PVC engainé, câble électrique |
1 noyau noyau 2 noyau 3 noyau 4 noyau 5 noyau 3+1 noyau 3+2 noyau 4+1 |
1.5~1000mm2 |
Al/PVC/PVC | noyau en aluminium, PVC isolé, PVC engainé, câble électrique |
||
Cu/PVC/STA/PVC | noyau de cuivre, PVC isolé, bande en acier blindée, PVC engainé, câble électrique | 4~1000mm2 | |
Al/PVC/STA/PVC | noyau en aluminium, PVC isolé, bande en acier blindée, PVC engainé, câble électrique | ||
Cu/PVC/SWA/PVC | noyau de cuivre, PVC isolé, fil d'acier blindé, PVC engainé, câble électrique | ||
Al/PVC/SWA/PVC | noyau en aluminium, PVC isolé, fil d'acier blindé, PVC engainé, câble électrique | ||
ZR-Cu/PVC/PVC | noyau de cuivre, PVC isolé, PVC engainé, câble ignifuge et électrique | 1.5~1000mm2 | |
ZR-Al/PVC/PVC | noyau en aluminium, PVC isolé, PVC engainé, câble ignifuge et électrique | ||
ZR-Cu/PVC/STA/PVC | noyau de cuivre, PVC isolé, bande en acier blindée, PVC engainé, câble ignifuge et électrique | 4~1000mm2 | |
ZR-Al/PVC/STA/PVC | noyau en aluminium, PVC isolé, bande en acier blindée, PVC engainé, câble ignifuge et électrique | ||
ZR-Cu/PVC/SWA/PVC | noyau de cuivre, PVC isolé, fil d'acier blindé, PVC engainé, câble ignifuge et électrique |
||
ZR-Al/PVC/SWA/PVC | noyau en aluminium, PVC isolé, fil d'acier blindé, PVC engainé, câble ignifuge et électrique |
Données techniques isolées par PVC de câble électrique :
Section transversale du conducteur (mm2) | Genre de conducteur | Épaisseur d'isolation (millimètre) | Épaisseur de gaine (millimètre) | Externe-diamètre maximal moyen (millimètre) | Poids approximatif de produit (kg/km) | Résistance maximale de câblage cuivre de conducteur (Ω/km) | Résistance d'isolation minimale (MΩ.km) | |
Plaqué de métal | Pas plaqué de métal | |||||||
2×1.5 | 1 | 0,7 | 1,2 | 10 | 84,93 | 12,1 | 12,2 | 0,011 |
2 | 0,7 | 1,2 | 10,5 | 89,13 | 12,1 | 12,2 | 0,01 | |
2×2.5 | 1 | 0,8 | 1,2 | 11,5 | 116,99 | 7,41 | 7,56 | 0,01 |
2 | 0,8 | 1,2 | 12 | 124,84 | 7,41 | 7,56 | 0,009 | |
2×4 | 1 | 0,8 | 1,2 | 12,5 | 154,02 | 4,61 | 4,7 | 0,0085 |
2 | 0,8 | 1,2 | 13 | 162,49 | 4,61 | 4,7 | 0,0077 | |
2×6 | 1 | 0,8 | 1,2 | 13,5 | 201,43 | 3,08 | 3,11 | 0,007 |
2 | 0,8 | 1,2 | 14 | 211,74 | 3,08 | 3,11 | 0,0065 | |
2×10 | 1 | 1 | 1,4 | 16,5 | 342,84 | 1,83 | 1,84 | 0,007 |
2 | 1 | 1,4 | 17,5 | 354,15 | 1,83 | 1,84 | 0,0065 | |
2×16 | 2 | 1 | 1,4 | 20 | 481,24 | 1,15 | 1,16 | 0,0052 |
2×25 | 2 | 1,2 | 1,4 | 24 | 717,82 | 0,727 | 0,734 | 0,005 |
2×35 | 2 | 1,2 | 1,6 | 27,5 | 955,57 | 0,524 | 0,529 | 0,0044 |
3×1.5 | 1 | 0,7 | 1,2 | 10,5 | 105,86 | 12,1 | 12,2 | 0,011 |
2 | 0,7 | 1,2 | 11 | 110,82 | 12,1 | 12,2 | 0,01 | |
3×2.5 | 1 | 0,8 | 1,2 | 12 | 149,34 | 7,41 | 7,56 | 0,01 |
2 | 0,8 | 1,2 | 12,5 | 159,02 | 7,41 | 7,56 | 0,009 | |
3×4 | 1 | 0,8 | 1,2 | 13 | 201,04 | 4,61 | 4,7 | 0,0085 |
2 | 0,8 | 1,2 | 13,5 | 211,19 | 4,61 | 4,7 | 0,0077 | |
3×6 | 1 | 0,8 | 1,4 | 14,5 | 278,69 | 3,08 | 3,11 | 0,007 |
2 | 0,8 | 1,4 | 15,5 | 291,56 | 3,08 | 3,11 | 0,0065 | |
3×10 | 1 | 1 | 1,4 | 17,5 | 457,6 | 1,83 | 1,84 | 0,007 |
2 | 1 | 1,4 | 19,5 | 472,47 | 1,83 | 1,84 | 0,0065 | |
3×16 | 2 | 1 | 1,4 | 21,5 | 652,85 | 1,15 | 1,16 | 0,0052 |
3×25 | 2 | 1,2 | 1,4 | 26 | 985,18 | 0,727 | 0,734 | 0,005 |
3×35 | 2 | 1,2 | 1,6 | 29 | 1316,42 | 0,524 | 0,529 | 0,0044 |
4×1.5 | 1 | 0,7 | 1,2 | 11,5 | 129,92 | 12,1 | 12,2 | 0,011 |
2 | 0,7 | 1,2 | 12 | 137,02 | 12,1 | 12,2 | 0,01 | |
4×2.5 | 1 | 0,8 | 1,2 | 13 | 185,91 | 7,41 | 7,56 | 0,01 |
2 | 0,8 | 1,2 | 13,5 | 199,73 | 7,41 | 7,56 | 0,009 | |
4×4 | 1 | 0,8 | 1,4 | 14,5 | 264,06 | 4,61 | 4,7 | 0,0085 |
2 | 0,8 | 1,4 | 15 | 280 | 4,61 | 4,7 | 0,0077 | |
4×6 | 1 | 0,8 | 1,4 | 16 | 352,25 | 3,08 | 3,11 | 0,007 |
2 | 0,8 | 1,4 | 17 | 372,18 | 3,08 | 3,11 | 0,0065 | |
4×10 | 1 | 1 | 1,4 | 19 | 589,31 | 1,83 | 1,84 | 0,007 |
2 | 1 | 1,4 | 20,5 | 614,24 | 1,83 | 1,84 | 0,0065 | |
4×16 | 2 | 1 | 1,4 | 23,5 | 848,16 | 1,15 | 1,16 | 0,0052 |
4×25 | 2 | 1,2 | 1,6 | 27,5 | 1309,68 | 0,727 | 0,734 | 0,005 |
4×35 | 2 | 1,2 | 1,6 | 32 | 1724,19 | 0,524 | 0,529 | 0,0044 |
5×1.5 | 1 | 0,7 | 1,2 | 12 | 155,09 | 12,1 | 12,2 | 0,011 |
2 | 0,7 | 1,2 | 12,5 | 163,63 | 12,1 | 12,2 | 0,01 | |
5×2.5 | 1 | 0,8 | 1,2 | 14 | 223,98 | 7,41 | 7,56 | 0,01 |
2 | 0,8 | 1,2 | 14,5 | 240,8 | 7,41 | 7,56 | 0,009 | |
5×4 | 1 | 0,8 | 1,4 | 16 | 319,08 | 4,61 | 4,7 | 0,0085 |
2 | 0,8 | 1,4 | 17 | 338,37 | 4,61 | 4,7 | 0,0077 | |
5×6 | 1 | 0,8 | 1,4 | 17,5 | 428,24 | 3,08 | 3,11 | 0,007 |
2 | 0,8 | 1,4 | 18,5 | 452,4 | 3,08 | 3,11 | 0,0065 | |
5×10 | 1 | 1 | 1,4 | 21 | 721,03 | 1,83 | 1,84 | 0,007 |
2 | 1 | 1,4 | 22 | 750,19 | 1,83 | 1,84 | 0,0065 | |
5×16 | 2 | 1 | 1,6 | 26 | 1063,16 | 1,15 | 1,16 | 0,0052 |
5×25 | 2 | 1,2 | 1,6 | 31,5 | 1612,39 | 0,727 | 0,734 | 0,005 |
5×35 | 2 | 1,2 | 1,6 | 35 | 2127,77 | 0,524 | 0,529 | 0,0044 |
