Détails sur le produit:
|
noyau de conducteur: | Cuivre recuit ou aluminium dessiné dur | Matériel d'isolation: | Polyéthylène réticulé (XLPE) |
---|---|---|---|
Types blindés: | DSTA/SWA/AWA ou Unarmoured | Matériel externe de gaine: | Polychlorure de vinyle (PVC) ou polyéthylène (PE) |
la norme: | LE CEI ASTM DIN, LE CEI 60502-2, GB12706, IEC60228 DES BS | Couleur: | Noir ou comme condition |

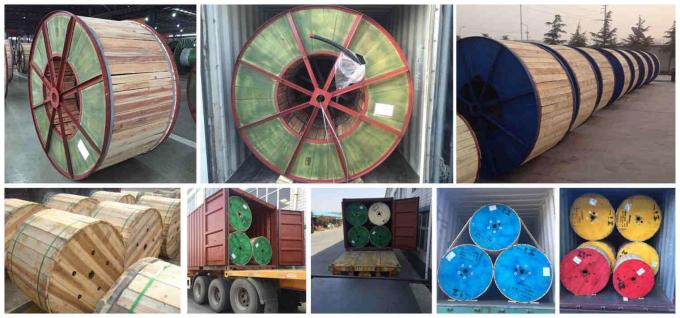

d'emballage: | tambour d'En bois-acier, tambour métallique, tambour en bois | Requiremets spécial: | L'halogène résistant au feu, ignifuge, bas de fumée libèrent |
Exemple: | Y, si | Application: | Distribution d'énergie souterraine, de construction, industrielle, et ligne de transmission |
tension: | 3.6KV à 35KV | ||
Surligner: | medium voltage wire,xlpe medium voltage cables |
gaine externe de polyéthylène réticulée par câble moyen de système mv de fil de la tension 35KV
NORME MOYENNE DE CÂBLE DE TENSION
Selon GB12706 (égal à IEC60502). Le câble de système mv a pu également producted par niveau d'ASTM, les BS, DIN et AS/NZS ou d'autres normes en tant que demande.
TENSION MOYENNE DE CÂBLE DE TENSION
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

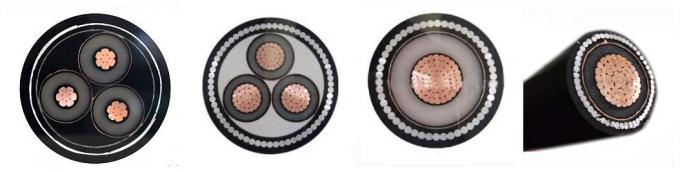

CONSTRUCTION MOYENNE DE CÂBLE DE TENSION
1. conducteur : Cuivre ou aluminium (class1 ou classe 2)
2. semi-conducteur intérieur
3. isolation : La croix a encré le polyéthylène (XLPE)
4. semi-conducteur externe
5. Blindé ou Unarmoured
6. Emballage du matériel conducteur
7. Écran : Tressage des câblages cuivre ou de la bande d'en cuivre
8. Séparateur
9. veste externe : PVC ou PE
APPLICATION MOYENNE DE CÂBLE DE TENSION

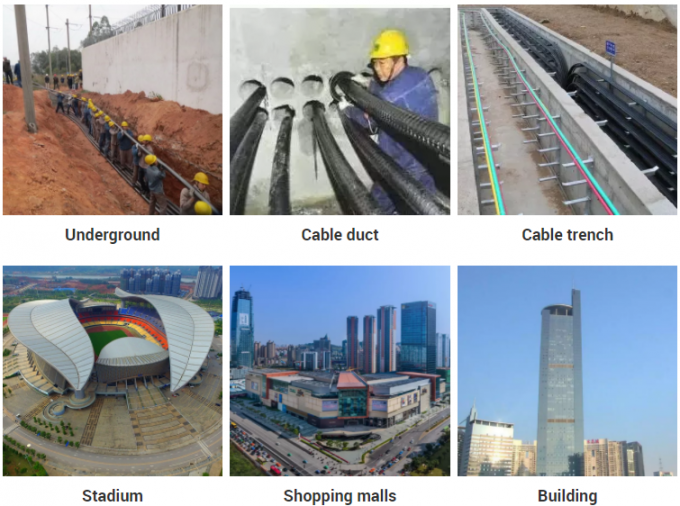

Le câble est employé pour les installations fixes telles que des réseaux de distribution de courant électrique ou les installations industrielles, qui est étendu à l'intérieur, dehors, dans le tunnel, dans le fossé de câble, ou dirigez en terre, capable soutenir la force mécanique externe, mais incapable de soutenir la force de traction importante.
CARACTÉRISTIQUES MOYENNES DE CÂBLE DE TENSION
1. la température de fonctionnement à long terme maximum du câble isolé par XLPE est 90°C
2. l'installation de la température du câble ne devrait pas être moins que 0°C
3. la température maximum de court-circuit n'est pas de dépasser 250°C, non plus de sec than5.
4. incapable soyez étendu sans limite de la chute avec assez de traction mécanique, le câble unipolaire ne peut pas être étendu dans le tube de fer ou être fixé par les outils cerclés de fer autour des câbles
TYPE ET APPLICATION DE CÂBLE MOYENS DE TENSION
TYPE |
NOM |
Application principale |
|
Noyau de CU |
Noyau d'AL |
|
|
YJV/YJY |
YJLV/YJLY |
XLPE isolé, cable électrique engainé par PVC/PE |
Pour la pose d'intérieur, le tunnel, le canal et le souterrain. Incapable de soutenir les forces mécaniques externes, mais de soutenir la force de traction pendant étendu |
YJV22/YJV23 |
YJLV22/YJLV23 |
XLPE isolé, la bande en acier blindée, PVC/PE a engainé le cable électrique |
Pour la pose d'intérieur, le tunnel, le canal et le souterrain. Capable soutenir les forces mécaniques externes, mais incapable de soutenir la force de traction importante |
YJV32/YJV33 |
YJLV32/YJLV33 |
XLPE isolé, le fil d'acier mince blindé, PVC/PE a engainé le cable électrique |
Pour s'étendre dans l'axe, le souterrain de l'eau grande différence de niveau. Capable soutenir les forces mécaniques externes et modérer tirer la force |
YJV42/YJV43 |
YJLV42/YJLV43 |
XLPE isolé, le fil d'acier épais blindé, PVC/PE a engainé le cable électrique |
Pour s'étendre en eau et fond de la mer. Capable soutenir la pression positive et la force de traction |
21/35KV XLPE ISOLENT des DONNÉES de CÂBLE de SYSTÈME MV de NOYAU d'EN CUIVRE de GAINE de PVC
Non des noyaux et de la section transversale nominale |
Opération |
Nominal |
Isolation |
Gaine |
Ø externe |
poids |
Estimations actuelles en air 30℃ |
Les estimations actuelles ont enterré 20℃ |
résistance maximum de C.C à 20℃ |
---|---|---|---|---|---|---|---|---|---|
millimètre de ² |
kilovolt |
kilovolt |
millimètre |
millimètre |
millimètre |
kilogramme/kilomètre |
A |
A |
Ω/km |
1 x 50 |
40,5 |
21/ 35 |
9,3 |
2,1 |
34,8 |
1533 |
245 |
225 |
0,39 |
1 x 70 |
40,5 |
21/ 35 |
9,3 |
2,1 |
36,4 |
1791 |
305 |
275 |
0,27 |
1 x 95 |
40,5 |
21/ 35 |
9,3 |
2,2 |
38,3 |
2115 |
370 |
330 |
0,19 |
1 x 120 |
40,5 |
21/ 35 |
9,3 |
2,2 |
39,7 |
2408 |
430 |
375 |
0,15 |
1 x 150 |
40,5 |
21/ 35 |
9,3 |
2,3 |
41,4 |
2769 |
490 |
425 |
0,12 |
1 x 185 |
40,5 |
21/ 35 |
9,3 |
2,3 |
43,1 |
3167 |
560 |
480 |
0,1 |
1 x 240 |
40,5 |
21/ 35 |
9,3 |
2,4 |
45,5 |
3790 |
665 |
555 |
0,08 |
1 x 300 |
40,5 |
21/ 35 |
9,3 |
2,5 |
48,1 |
4481 |
765 |
630 |
0,06 |
1 X.400 |
40,5 |
21/ 35 |
9,3 |
2,6 |
51,4 |
5561 |
890 |
725 |
0,05 |
1 X.500 |
40,5 |
21/ 35 |
9,3 |
2,7 |
57,1 |
6894 |
1000 |
825 |
0,04 |
1 x 630 |
40,5 |
21/ 35 |
9,3 |
2,8 |
60,8 |
8263 |
1160 |
940 |
0,03 |
