Détails sur le produit:
|
noyau de conducteur: | Cuivre recuit ou aluminium dessiné dur | Matériel d'isolation: | Polyéthylène réticulé (XLPE) |
---|---|---|---|
Types blindés: | DSTA/SWA/AWA ou Unarmoured | Matériel externe de gaine: | Polychlorure de vinyle (PVC) ou polyéthylène (PE) |
la norme: | LE CEI ASTM DIN, LE CEI 60502-2, GB12706, IEC60228 DES BS | Couleur: | Noir ou comme condition |
d'emballage: | tambour d'En bois-acier, tambour métallique, tambour en bois | Requiremets spécial: | L'halogène résistant au feu, ignifuge, bas de fumée libèrent |
Exemple: | Y, si | Application: | Distribution d'énergie souterraine, de construction, industrielle, et ligne de transmission |
tension: | 15KV | ||
Surligner: | medium voltage wire,xlpe medium voltage cables |
Halogène IEC60502 libre SANS 1339 de fumée de câble moyen de tension de XLPE bas
NORME MOYENNE DE CÂBLE DE LA TENSION XLPE
Ce câble moyen de xlpe de la tension 15kv est manufacturé selon IEC60502, SANS 1339, BS 6622, AS/NZS1429.1, NFC 33226, CSA C-68.3, ICEA S-93-639, ICEA S-94-649, CSA C68.5, EST 7098, etc. Notre usine peut également concevoir et fabriquer le cable électrique spécial selon les autres normes exigées par les clients.
TENSION MOYENNE DE CÂBLE DE LA TENSION XLPE
3.6/6 (7,2) kilovolts, 3.6/6.6 (7,2) kilovolts, 6 10(12) kilovolts, 6,35/11(12) kilovolts, 8,7/10(15) kilovolts, 12/20(24) kilovolt, 12,7/22(24) kilovolts, 18/30(36) kilovolt, 19/33(36) kilovolt, 21/35kv, 26/35kv

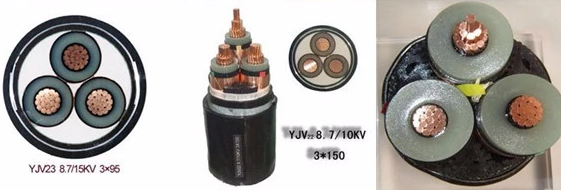

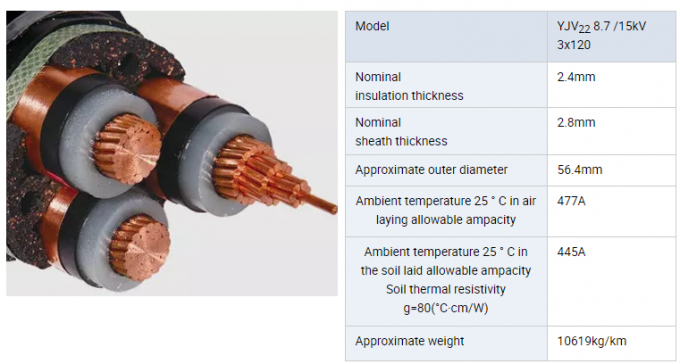

CONSTRUCTION MOYENNE DE CÂBLE DE LA TENSION XLPE
Conducteur : Conducteur circulaire compact échoué recuit par plaine d'en cuivre ou d'aluminium
Écran sur âme : Composé semi-conducteur expulsé
Isolation : XLPE (polyéthylène réticulé) évalué à 90°C
Écran sur enveloppe isolante : Composé semi-conducteur expulsé
Écran métallique : bande de cuivre ou une couche concentrique de câblages cuivre
Couleur pour l'identification de noyau : La bande rouge, jaune, bleue sera appliquée entre l'écran sur enveloppe isolante et l'écran métallique (l'identification ci-dessus peut être changée comme ordre)
Assemblée : Trois noyaux examinés sont étendus vers le haut d'ensemble, s'il y a lieu rempli de compatible matériel non-hygroscopique avec l'isolation et couvert de couche de gaine de PVC.
Enveloppe intérieure : Couche expulsée de PVC ST2 ou PE, LSZH
Armure : Double de la bande en acier galvanisée (DSTA) ou du fil d'acier galvanisé (SWA) pour le cable électrique de trois noyaux, du double de la bande en aluminium (DONNÉES) ou du fil en aluminium (AWA) pour le cable électrique simple
Gaine externe : PVC ou PE, LSZH
SECTEUR DE SECTION MOYEN DE CÂBLE DE LA TENSION XLPE
25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2,120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2
SECTEUR MOYEN DE PRODUCTION DE CÂBLE DE LA TENSION XLPE
câble unipolaire : 25 mm2 -- 800 mm2
câble de 3 noyaux : 25 mm2 -- 500 mm2
APPLICATION MOYENNE DE CÂBLE DE LA TENSION XLPE
15 kilovolts de système mv de cable électrique isolé par XLPE sont employés pour transmettre et distribuer la puissance dans le transport d'énergie et le système de distribution de 15kV ou inférieur. Il est généralement appliqué aux champs comprenant la puissance, la construction, les mines, la métallurgie, l'industrie pétrochimique etc.
CARACTÉRISTIQUES MOYENNES DE CÂBLE DE LA TENSION XLPE
Caractéristiques de construction |
|
Forme de conducteur |
Circulaire échouée (RM) |
Sans plomb |
Oui |
Isolation |
XLPE |
Écran |
bande ou câblage cuivre de cuivre |
Matériel de literie |
Bande de séparation |
Gaine externe |
PVC ou PE |
Caractéristiques d'utilisation |
|
Empaquetage |
Tambour en bois en acier |
La température minimum d'installation |
-20 °C |
La température maximale de conducteur en service |
°C 90 |
La température maximale de conducteur de court-circuit |
°C 250 |
Facteur de recourbement en s'étendant |
câble unipolaire de 20 x D multiconducteur de câble de 15 x D |
TYPE ET TAILLE DE CÂBLE MOYENS DE LA TENSION XLPE
Type |
Description |
Noyaux |
En coupe |
YJV |
Cable électrique externe de cuivre de gaine de Conductor/XLPE Insulation/PVC |
1, 3 |
25mm2-8000mm2 |
YJY |
Cable électrique externe de cuivre de gaine de Conductor/XLPE Insulation/PE |
1, 3 |
25mm2-8000mm2 |
ZA-YJV ZB-YJV ZC-YJV |
Cable électrique ignifuge d'isolation de cuivre de Conductor/XLPE |
1, 3 |
25mm2-8000mm2 |
WDZA-YJY WDZB-YJY WDZC-YJY |
Bas halogène de fumée d'isolation de cuivre de Conductor/XLPE libre ou cable électrique ignifuge nul d'halogène (LSHF ou LSZH) |
1, 3 |
25mm2-8000mm2 |
DONNÉES 8.7/15KV (Um=17.5KV) TECHNIQUES À UN NOYAU
No.cores X |
Opération |
nominal maximal |
Isolation |
Gaine |
Ø externe |
poids |
Estimations actuelles en air 30℃ |
Les estimations actuelles ont enterré 20℃ |
résistance maximum de C.C à 20℃ |
millimètre de ² |
kilovolt |
kilovolt |
millimètre |
millimètre |
millimètre |
kilogramme/kilomètre |
A |
A |
Ω/km |
1 x 35 |
17,5 |
8.7 / 15 |
4,5 |
1,7 |
22,9 |
779 |
205 |
190 |
0,52 |
1 x 50 |
17,5 |
8.7 / 15 |
4,5 |
1,7 |
24,2 |
952 |
245 |
225 |
0,39 |
1 x 70 |
17,5 |
8.7 / 15 |
4,5 |
1,8 |
26,1 |
1190 |
305 |
275 |
0,27 |
1 x 95 |
17,5 |
8.7 / 15 |
4,5 |
1,9 |
27,7 |
1461 |
370 |
330 |
0,19 |
1 x 120 |
17,5 |
8.7 / 15 |
4,5 |
1,9 |
29,3 |
1738 |
430 |
375 |
0,15 |
1 x 150 |
17,5 |
8.7 / 15 |
4,5 |
2,0 |
30,9 |
2054 |
490 |
425 |
0,12 |
1 x 185 |
17,5 |
8.7 / 15 |
4,5 |
2,0 |
32,7 |
2427 |
560 |
480 |
0,10 |
1 x 240 |
17,5 |
8.7 / 15 |
4,5 |
2,1 |
35,1 |
3001 |
665 |
555 |
0,08 |
1 x 300 |
17,5 |
8.7 / 15 |
4,5 |
2,2 |
37,3 |
3604 |
765 |
630 |
0,06 |
1 X.400 |
17,5 |
8.7 / 15 |
4,5 |
2,3 |
41,9 |
4702 |
890 |
725 |
0,05 |
1 X.500 |
17,5 |
8.7 / 15 |
4,5 |
2,4 |
45,4 |
5753 |
1030 |
825 |
0,04 |
1 x 630 |
17,5 |
8.7 / 15 |
4,5 |
2,5 |
49,1 |
7035 |
1190 |
940 |
0,03 |
