Détails sur le produit:
|
conducteur: | cuivre, aluminium | Isolant: | Polychlorure de vinyle (PVC) |
---|---|---|---|
armure: | DSTA, LA SWA, AWA | Gaine externe: | PVC, LSZH |
Exemple: | Aperçu gratuit | Couleur: | Noir ou comme condition |
Application: | Etc. de construction, industriel, souterrain. | la norme: | LE CEI, JIS, UL, BS, LE CEI, ASTM, DIN |
Surligner: | low voltage electrical wire,low voltage armored cable |
Le PVC a isolé le câble électrique LSZH de basse tension de 0.75mm2 - 1000mm2

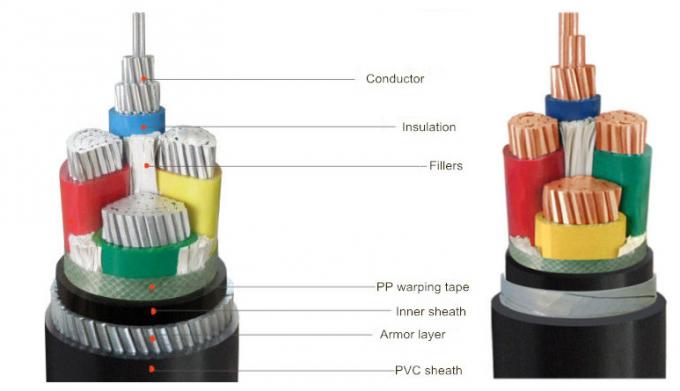

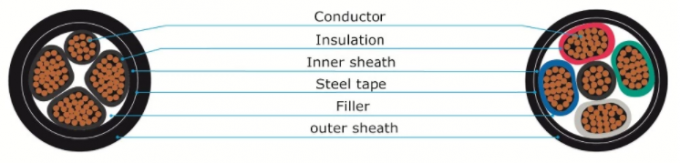

Conducteur : Cuivre ou aluminium solide ou échoué
Isolation : Polychlorure de vinyle (PVC)
Remplisseur : Filament de polypropylène avec la bande enroulée d'obligatoire
Reliure : Bande obligatoire
Enveloppe intérieure : Polychlorure de vinyle (PVC) ou polyéthylène (PE)
Armature : AWA (armure en aluminium de fil) ou SWA (armure de fil d'acier) ou STA (armure en acier de bande) ou unarmoured
Gaine : Polychlorure de vinyle (PVC)
APPLICATION ISOLÉE PAR PVC DE CÂBLE ÉLECTRIQUE DE BASSE TENSION
Le bas câble électrique isolé par PVC de tension est employé pour des lignes de transmission et de distribution de courant électrique avec la tension évaluée par C.A. Uo/U jusqu'à 0.6/1kV. Pour l'installation extérieure et d'intérieur dans des emplacements humides et humides, étendu directement dans la terre où les efforts mécaniques excessifs sont présents dans l'inclinaison et les terrains mobiles et dans la pose verticale ou inclinée aussi bien que dans les emplacements susceptibles du glissement.
SECTEUR ISOLÉ PAR PVC DU CÂBLE ÉLECTRIQUE NORMINAL DE BASSE TENSION
0.75mm2, 1mm2, 1.5mm2, 2.5mm2, 4mm2, 6mm2, 10m2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2, 400mm2, 500mm2, 630mm2, 800mm2, 1000mm2
NOYAUX DE CÂBLE ÉLECTRIQUE DE BASSE TENSION
1 noyau, 2 creusent, 3 creusent, 4 creusent, 5 creusent, 2+1 creusent, 3+1 creusent, 3+2 creusent, le noyau 4+1
CARACTÉRISTIQUES DE CÂBLE ISOLÉES PAR PVC DE BASSE TENSION
1. La température fonctionnante à long terme : 70℃
2. la température de court-circuit : pas plus que 160℃. (Le temps durable n'a pas lieu plus de 5 secondes).
3. Pose de la température : Pas moins que 0℃.
4. facile pour l'installation, le recourbement facile et la lumière.

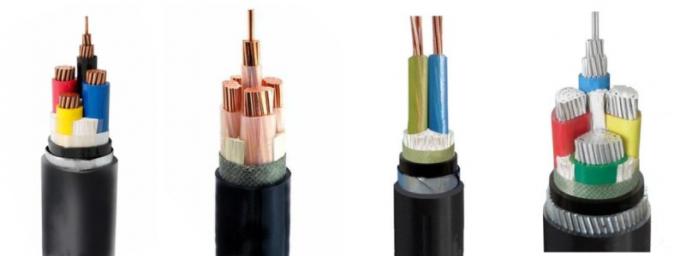

TYPES DE CÂBLE ÉLECTRIQUE ISOLÉS PAR PVC DE BASSE TENSION
Type | Nom |
VV VLV |
Le conducteur d'en cuivre (aluminium), PVC a isolé et a engainé le cable électrique |
VY VLY |
Cuivrez le conducteur (en aluminium), PVC isolé, cable électrique engainé par PE |
VV22 VLV22 |
Cuivrez le conducteur (en aluminium), PVC isolé, l'Acier-bande blindée, cable électrique engainé par PVC |
VV23 VLV23 |
Cuivrez le conducteur (en aluminium), PVC isolé, Acier-bande blindée, cable électrique engainé par PE |
VV32 VLV32 |
Cuivrez le conducteur (en aluminium), PVC isolé, l'Acier-fil fin blindé, cable électrique engainé par PVC |
VV33 VLV33 |
Cuivrez le conducteur (en aluminium), PVC isolé, cable électrique engainé par PE |
VV42 VLV42 |
Cuivrez le conducteur (en aluminium), PVC isolé, l'Acier-fil épais blindé, cable électrique engainé par PVC |
VV43 VLV43 |
Cuivrez le conducteur (en aluminium), PVC isolé, Acier-fil épais blindé, cable électrique engainé par PE |
3 DONNÉES UNARMOURED DE CÂBLE DE BASSE TENSION DE PVC DE NOYAU
No.cores X croix-sec. |
Isolation épaisseur |
Nominal Gaine |
Ø externe approximativement. |
poids approximativement. |
Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | résistance maximum de C.C à 20℃ |
---|---|---|---|---|---|---|---|
millimètre de ² | millimètre | millimètre | millimètre | kilogramme/kilomètre | A | A | Ω/km |
3×1.5 | 0,7 | 1,8 | 10,1 | 132 | 21 | 28 | 12,1 |
3×2.5 | 0,7 | 1,8 | 11,0 | 171 | 28 | 37 | 7,41 |
3×4.0 | 0,7 | 1,8 | 12,0 | 225 | 37 | 48 | 4,61 |
3×6.0 | 0,7 | 1,8 | 13,1 | 296 | 47 | 61 | 3,08 |
3×10 | 0,7 | 1,8 | 15,3 | 440 | 64 | 82 | 1,83 |
3×16 | 0,7 | 1,8 | 17,5 | 638 | 85 | 107 | 1,15 |
3×25 | 0,9 | 1,8 | 21,0 | 954 | 115 | 138 | 0,73 |
3×35 | 0,9 | 1,8 | 23,1 | 1266 | 140 | 165 | 0,52 |
3×50 | 1,0 | 1,8 | 23,4 | 1614 | 168 | 198 | 0,39 |
3×70 | 1,1 | 1,9 | 27,4 | 2264 | 213 | 242 | 0,27 |
3×95 | 1,1 | 2,0 | 30,6 | 2975 | 263 | 290 | 0,19 |
3×120 | 1,2 | 2,1 | 34,0 | 3776 | 307 | 330 | 0,15 |
3×150 | 1,4 | 2,3 | 38,6 | 4682 | 357 | 371 | 0,12 |
3×185 | 1,6 | 2,4 | 43,3 | 5802 | 415 | 418 | 0,10 |
3×240 | 1,7 | 2,6 | 48,1 | 7437 | 498 | 485 | 0,08 |
3×300 | 1,8 | 2,8 | 52,2 | 9313 | 575 | 548 | 0,06 |
