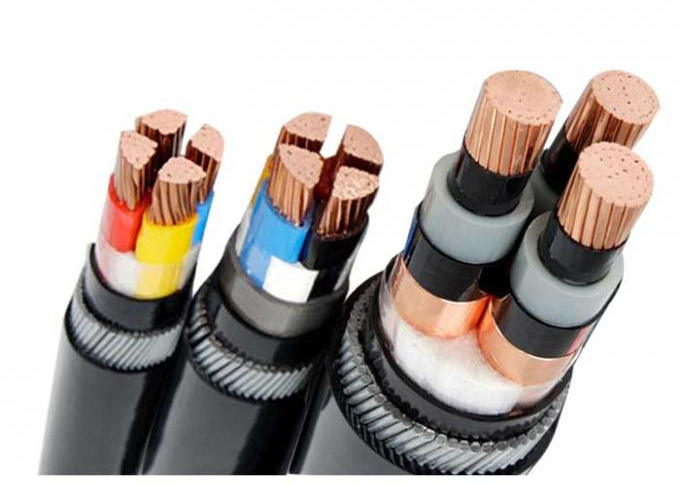

Xlpe souterrain a isolé le noyau du conducteur engainé par PVC 1 d'en cuivre de câble - 5 noyaux
XLPE a isolé la tension évaluée par câble cuivre :
0.6/1KV, 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV
Nombre de câble cuivre isolé par XLPE de noyaux :
1 noyau, 2 creusent, 3 creusent, 3+1 creusent, 3+2 creusent, 4 creusent, 4+1 creusent, le noyau 5 (0.6/1KV)
1 noyau, noyau 3 (3.6KV à 35KV)
Application de câble cuivre isolée par XLPE :
Le câble cuivre isolé par XLPE s'applique largement pour à l'intérieur, dehors et des buts souterrains pour la centrale, l'industrie, le réseau urbain etc. d'alimentation d'énergie.
Caractéristiques de câble cuivre isolées par XLPE :
Le câble cuivre isolé par XLPE est avec la force mécanique forte, le vieillissement, l'effort envioronmental et le resistancr de produit chimique. Le câble est abiliable pour fonctionner dans la condition à hautes températures pendant longtemps.
Caractéristiques de câble cuivre isolées par XLPE :
| Caractéristiques de construction |
| Forme de conducteur |
Circulaire échouée (RM) |
| Sans plomb |
Oui |
| Isolation |
XLPE |
| Écran |
bande de cuivre (câble moyen de tension) |
| Matériel de literie |
Bande de séparation |
| Gaine externe |
PVC/PE |
| Caractéristiques d'utilisation |
| Empaquetage |
Tambour en bois en acier |
| La température minimum d'installation |
-20 °C |
| La température maximale de conducteur en service |
°C 90 |
| La température maximale de conducteur de court-circuit |
°C 250 |
| Facteur de recourbement en s'étendant |
câble unipolaire de 20 x D
multiconducteur de câble de 15 x D
|
Types de câble isolés par XLPE :
| câble 0.6/1kV électrique isolé par XLPE |
| Types de câble de XLPE |
Description |
Noyaux |
Région de section de Nomi (millimètre2) |
| Cu/XLPE/PVC |
noyau de cuivre, xlpe isolé, PVC engainé, câble électrique |
1 noyau
noyau 2
noyau 3
noyau 4
noyau 5
noyau 3+1
noyau 3+2
noyau 4+1
|
1,5, 2,5,
4, 6,
10, 25,
35, 50,
70, 95,
120, 150,
185, 240,
300, 400, 500, 630, 800, 1000
|
| PVC d'Al/XLPE/ |
noyau en aluminium, xlpe isolé, PVC engainé, câble électrique |
| Cu/XLPE/STA/PVC |
noyau de cuivre, xlpe isolé, bande en acier blindée, PVC engainé, câble électrique |
| Al/XLPE/STA/PVC |
noyau en aluminium, xlpe isolé, bande en acier blindée, PVC engainé, câble électrique |
| Cu/XLPE/SWA/PVC |
noyau de cuivre, xlpe isolé, fil d'acier blindé, PVC engainé, câble électrique |
| Al/XLPE/SWA/PVC |
noyau en aluminium, xlpe isolé, fil d'acier blindé, PVC engainé, câble électrique |
| Câble électrique isolé par XLPE moyen de tension |
| Types de câble de XLPE |
Description |
Noyaux |
Région de section de Nomi (millimètre2) |
| Cu/XLPE/PVC |
noyau de cuivre, xlpe isolé, PVC engainé, câble électrique |
1 noyau
noyau 3
|
25, 35,
50, 70,
95, 120,
150, 185,
240, 300,
400, 500, 630, 800, 1000
|
| PVC d'Al/XLPE/ |
noyau en aluminium, xlpe isolé, PVC engainé, câble électrique |
| Cu/XLPE/STA/PVC |
noyau de cuivre, xlpe isolé, bande en acier blindée, PVC engainé, câble électrique |
| Al/XLPE/STA/PVC |
noyau en aluminium, xlpe isolé, bande en acier blindée, PVC engainé, câble électrique |
| Cu/XLPE/SWA/PVC |
noyau de cuivre, xlpe isolé, fil d'acier blindé, PVC engainé, câble électrique |
| Al/XLPE/SWA/PVC |
noyau en aluminium, xlpe isolé, fil d'acier blindé, PVC engainé, câble électrique |
données techniques du câble cuivre 1KV isolées par XLPE (Uarmoured) :
No.cores X
croix-sec. |
Isolation
épaisseur |
Gaine
épaisseur
Nominal
valeur |
Ø externe
approximativement. |
poids
approximativement. |
Estimations actuelles en air 30℃ |
Les estimations actuelles ont enterré 20℃ |
résistance maximum de C.C à 20℃ |
| mm2 |
millimètre |
millimètre |
millimètre |
kg/km |
A |
A |
Ω/km |
| 3x1.5 |
0,7 |
1,8 |
10,1 |
132 |
21 |
28 |
12,1 |
| 3x2.5 |
0,7 |
1,8 |
11,0 |
171 |
28 |
37 |
7,41 |
| 3x4.0 |
0,7 |
1,8 |
12,0 |
225 |
37 |
48 |
4,61 |
| 3x6.0 |
0,7 |
1,8 |
13,1 |
296 |
47 |
61 |
3,08 |
| 3x10 |
0,7 |
1,8 |
15,3 |
440 |
64 |
82 |
1,83 |
| 3x16 |
0,7 |
1,8 |
17,5 |
638 |
85 |
107 |
1,15 |
| 3x25 |
0,9 |
1,8 |
21,0 |
954 |
115 |
138 |
0,73 |
| 3x35 |
0,9 |
1,8 |
23,1 |
1266 |
140 |
165 |
0,52 |
| 3x50 |
1,0 |
1,8 |
23,4 |
1614 |
168 |
198 |
0,39 |
| 3x70 |
1,1 |
1,9 |
27,4 |
2264 |
213 |
242 |
0,27 |
| 3x95 |
1,1 |
2,0 |
30,6 |
2975 |
263 |
290 |
0,19 |
| 3x120 |
1,2 |
2,1 |
34,0 |
3776 |
307 |
330 |
0,15 |
| 3x150 |
1,4 |
2,3 |
38,6 |
4682 |
357 |
371 |
0,12 |
| 3x185 |
1,6 |
2,4 |
43,3 |
5802 |
415 |
418 |
0,10 |
| 3x240 |
1,7 |
2,6 |
48,1 |
7437 |
498 |
485 |
0,08 |
| 3x300 |
1,8 |
2,8 |
52,2 |
9313 |
575 |
548 |
0,06 |
