Détails sur le produit:
|
Noyau de conducteur: | Cuivre recuit ou aluminium dessiné dur | Matériel d'isolation: | Polyéthylène réticulé (XLPE) |
---|---|---|---|
Types blindés: | DSTA/SWA/AWA ou Unarmoured | Matériel externe de gaine: | Polychlorure de vinyle (PVC) |
Standard: | LE CEI ASTM DIN, LE CEI 60502-2, GB12706, IEC60228 DES BS | Couleur: | Noir ou comme condition |

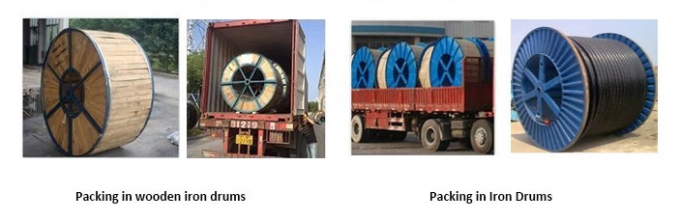

Emballage: | tambour d'En bois-acier, tambour métallique, tambour en bois | Requiremets spécial: | L'halogène résistant au feu, ignifuge, bas de fumée libèrent |
Échantillon: | Y, si | Application: | Distribution d'énergie souterraine, de construction, industrielle, et ligne de transmission |
Tension: | 12kV | ||
Surligner: | mv power cable,xlpe medium voltage cables |
types blindés résistants au feu de la SWA AWA du câble moyen DSTA de la tension 12KV
NORME MOYENNE DE CÂBLE DE LA TENSION XLPE
International : LE CEI 60502, LE CEI 60228
La Chine : GB/T 12706
D'autres normes telles que les BS, le DIN et l'ICEA sur demande
TENSION MOYENNE DE CÂBLE DE LA TENSION XLPE
3.6/6 (7,2) kilovolts, 3.6/6.6 (7,2) kilovolts, 6 10(12) kilovolts, 6,35/11(12) kilovolts, 8,7/10(15) kilovolts, 12/20(24) kilovolt, 12,7/22(24) kilovolts, 18/30(36) kilovolt, 19/33(36) kilovolt, 21/35kv, 26/35kv

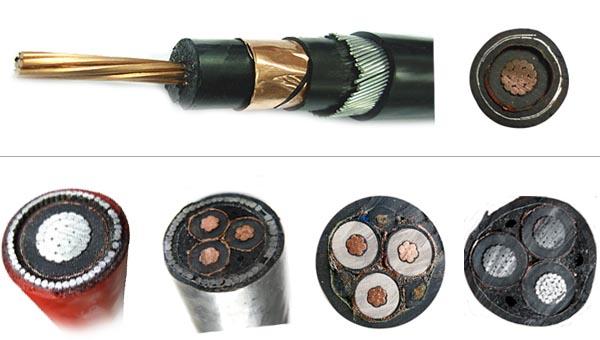

CONSTRUCTION MOYENNE DE CÂBLE DE LA TENSION XLPE
1. Noyau de cuivre nu rond ou noyau d'aluminium échoué selon le CEI 60228
2. couche semi-conductrice intérieure
3. isolation XLPE de noyau
4. code couleurs selon HD 308 S2
5. couche semi-conductrice externe
6. bande Semi-conductrice
7. écran de cuivre de bande
8. remplisseur
9. enveloppe intérieure de PVC
10. double de la bande en acier galvanisée (DSTA) ou du fil d'acier galvanisé (SWA),
Double de la bande en aluminium (DONNÉES) ou du fil en aluminium (AWA)
11. gaine externe de PVC (rouge ou noir)
SECTEUR DE SECTION MOYEN DE CÂBLE DE LA TENSION XLPE
25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2,120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630 mm2, 800 mm2
APPLICATION MOYENNE DE CÂBLE DE LA TENSION XLPE
Ce câble de xlpe de système mv est employé pour le transport d'énergie et la ligne de distribution avec la tension à 12kV et ci-dessous.

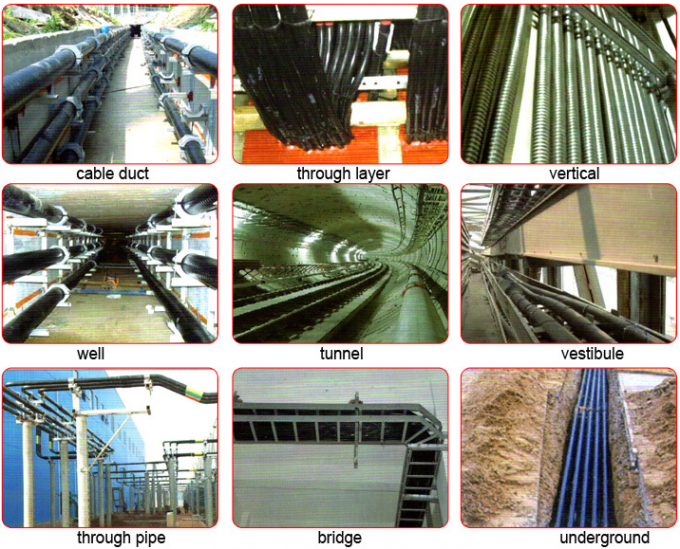

Le cable électrique moyen isolé par xlpe de tension est principalement utilisé en terre, dans et en dehors des équipements, extérieurs, dans des canaux etc. de câble. Et le câble blindé de xlpe a pu être certain effort mécanique plus lourd d'ours et contrainte de tension.
CARACTÉRISTIQUES MOYENNES DE CÂBLE DE LA TENSION XLPE
La température maximum de conducteur : sous normal (90℃), urgence (130℃ ou ne se mettent pas plus de 5 états en court-circuit de s (250℃).
Min. Ambient Temp. 0℃, après installation et seulement quand le câble est dans un à position fixe.
Rayon de cintrage minimal : câble O.D de 15 x pour à un noyau
câble O.D de 12 x pour le noyau multi

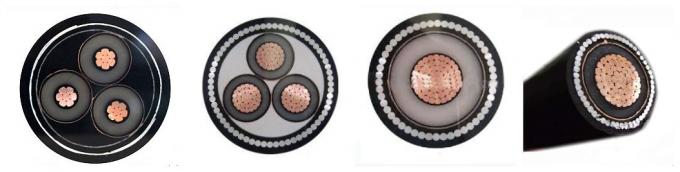

TYPE ET TAILLE DE CÂBLE MOYENS DE LA TENSION XLPE
Cable électrique du système mv (11kv 15kv 33kv) |
||
Modèle et description Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kilovolts |
Noyau de No.of |
Région en coupe de conducteur (mm2) |
isolation de xlpe |
1 noyau noyau 3 |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimètres carrés |
Noyau de Cu |
||
YJV, N2XSY, PVC a engainé le cable électrique |
||
YJV22, la bande en acier blindée, PVC a engainé le cable électrique |
||
YJV32, YJV42, le fil d'acier blindé, PVC a engainé le cable électrique |
||
Noyau d'Al |
||
YJLV, NA2XSY, PVC a engainé le cable électrique |
||
YJLV22, la bande en acier blindée, PVC a engainé le cable électrique |
||
YJLV32, YJLV42, le fil d'acier blindé, PVC a engainé le cable électrique |
CODEZ LA SIGNIFICATION
YJ : Isolation de XLPE
L : Conducteur en aluminium
V : Gaine de PVC
32 : Noyaux du fil d'acier armoring-3
22 : Noyaux en acier de la bande armoring-3
72 : Noyau en aluminium du fil armoring-1
62 : Noyau de la bande armoring-1 d'acier inoxydable
ZR : Ignifuge

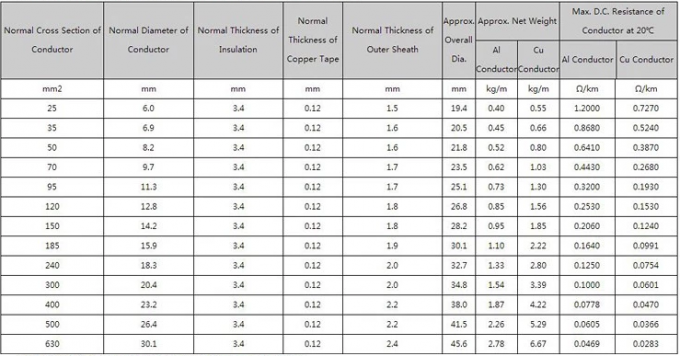

DONNÉES TECHNIQUES du CÂBLE 12KV UNARMOURED À UN NOYAU
