Détails sur le produit:
|
noyau de conducteur: | Cuivre Recuit | Matériel d'isolation: | Polyéthylène lié par croix (XLPE) |
---|---|---|---|
Matériel externe de gaine: | Polychlorure de vinyle (PVC) | Type blindé: | DSTA/SWA/AWA blindé ou Unarmored |
tension: | 3.6KV à 35KV | Secteur en coupe: | 35mm2 à 1000mm2 |
Nombre de noyaux: | 1 noyau, 3 noyaux | Normes: | IEC60502, LE CEI ASTM DIN, GB/T12706, VDE, UL DES BS |
Couleur: | Noir ou adapté aux besoins du client | Application: | Construction, industriel, au fond, centrale |
D'entité: | Abrasion-Résistant | Représentation de feu des gaines de câble: | Des câbles peuvent être fournis avec la gaine externe ignifuge spéciale de PVC pour se conformer aux |

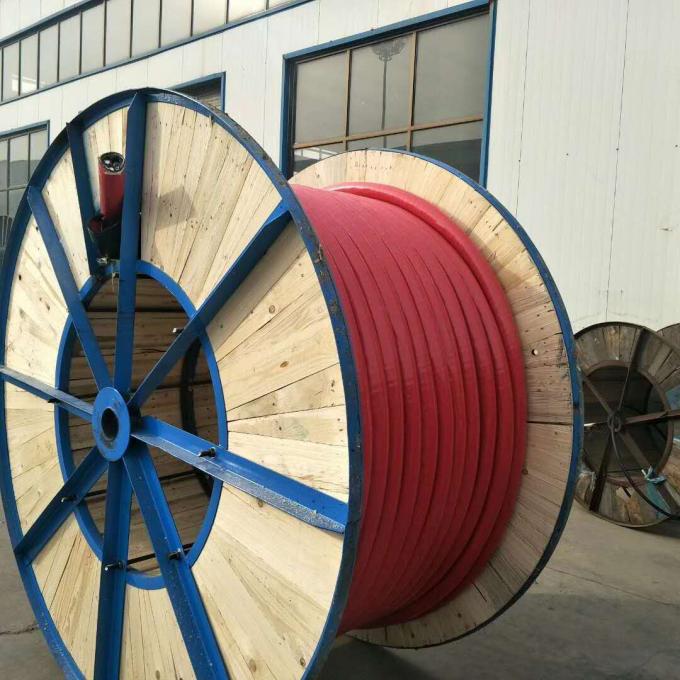

d'emballage: | Tambour, facultatif | ||
Surligner: | cross linked polyethylene wire,cross linked polyethylene cable |
Câble blindé de cuivre moyen de noyau du noyau 3 du câble isolé par XLPE 1 de tension
STANDER :
International : IEC60502-2
Ressortissant : GB/T 12706.1-2008

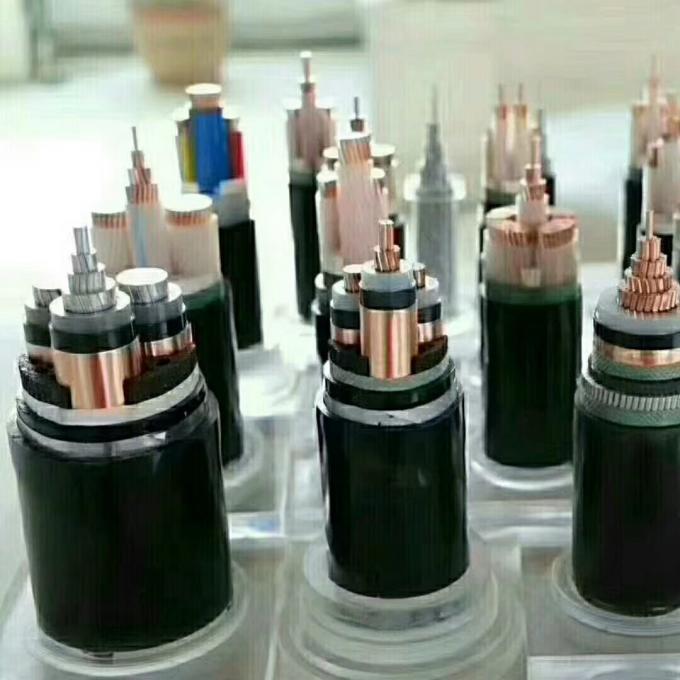

CONSTRUCTION :
1. CONDUCTEUR
– Classe de cuivre nue 2 à CEI 60228, rond, échoué multiconducteur et compact
2. ÉCRAN SUR ÂME
– Revêtement semi-conducteur intérieur
3. ISOLATION
– Isolation de noyau du polyéthylène réticulé (XLPE)
4. ÉCRAN SUR ENVELOPPE ISOLANTE
– La couche conductrice externe a expulsé et a de manière permanente soudé avec l'isolation de noyau
Type semi-conducteur
– Au-dessus du semi-conducteur externe, une bande semi-conductrice doit être utilisée.
5. ÉCRAN EN MÉTAL
– bandes d'en cuivre hélicoïdal avec une épaisseur minimum de 0,1 millimètres.
Séparateur
– Au-dessus de l'écran aussi bien que sous la gaine externe, une couche de séparation doit être employée (par exemple attacher du ruban adhésif).
6. GAINE
– Gaine externe de composé de PVC
Tension évaluée de câble cuivre isolée par XLPE de système mv :
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV
Nombre de câble cuivre isolé par XLPE de système mv de noyaux :
1 noyau, 3 noyaux
Introduction de câble cuivre isolée par XLPE de système mv :
Le câble isolé par xlpe de système mv est employé pour le transport d'énergie et la ligne de distribution avec la tension évaluée à 35kv et ci-dessous. Comparé au cable électrique isolé par PVC, le cable électrique de XLPE revendique non seulement des caractéristiques de l'excellente électricité, mécanisme, chaleur et vieillissement résistants, structure anticorrosion, mais également simple effort-résistante et chimique d'environnement, poids léger, aucune restriction en étendant la baisse, et allocation à hautes températures pour le travail à long terme.
Le câble de XLPE pourrait pouvoir soutenir certaine traction pendant l'installation, et le câble blindé de xlpe pourrait les forces mécaniques externes.
Caractéristiques d'utilisation de câble cuivre isolées par XLPE :
1). Tension de fréquence de puissance évaluée jusqu'à 35KV.
2). Température de fonctionnement continue de Max. Permissible de conducteur : 90℃
3). La température de Max. Short-circuit du conducteur ne dépassera pas : (durée 5S maximum) 250℃
4). La température ambiante sous l'installation ne devrait pas au-dessous de 0℃
5). Le rayon de cintrage d'un câble ne devrait pas être moins de 15 fois du diamètre de câble.
les propriétés 6).The ignifuges du câble sont conformes à la catégorie A, B, C de GB/T19666-2005 ou IEC60332.
Types de câble isolés par XLPE :
câble 0.6/1kV électrique isolé par XLPE | |||
Types de câble de XLPE | Description | Noyaux | Région de section de Nomi (millimètre2) |
Cu/XLPE/PVC | noyau de cuivre, xlpe isolé, PVC engainé, câble électrique |
1 noyau noyau 2 noyau 3 noyau 4 noyau 5 noyau 3+1 noyau 3+2 noyau 4+1 |
1,5, 2,5, 4, 6, 10, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000 |
PVC d'Al/XLPE/ | noyau en aluminium, xlpe isolé, PVC engainé, câble électrique | ||
Cu/XLPE/STA/PVC | noyau de cuivre, xlpe isolé, bande en acier blindée, PVC engainé, câble électrique | ||
Al/XLPE/STA/PVC | noyau en aluminium, xlpe isolé, bande en acier blindée, PVC engainé, câble électrique | ||
Cu/XLPE/SWA/PVC | noyau de cuivre, xlpe isolé, fil d'acier blindé, PVC engainé, câble électrique | ||
Al/XLPE/SWA/PVC | noyau en aluminium, xlpe isolé, fil d'acier blindé, PVC engainé, câble électrique |
Câble électrique isolé par XLPE moyen de tension | |||
Types de câble de XLPE | Description | Noyaux | Région de section de Nomi (millimètre2) |
Cu/XLPE/PVC | noyau de cuivre, xlpe isolé, PVC engainé, câble électrique |
1 noyau
noyau 3
|
25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000 |
PVC d'Al/XLPE/ | noyau en aluminium, xlpe isolé, PVC engainé, câble électrique | ||
Cu/XLPE/STA/PVC | noyau de cuivre, xlpe isolé, bande en acier blindée, PVC engainé, câble électrique | ||
Al/XLPE/STA/PVC | noyau en aluminium, xlpe isolé, bande en acier blindée, PVC engainé, câble électrique | ||
Cu/XLPE/SWA/PVC | noyau de cuivre, xlpe isolé, fil d'acier blindé, PVC engainé, câble électrique | ||
Al/XLPE/SWA/PVC | noyau en aluminium, xlpe isolé, fil d'acier blindé, PVC engainé, câble électrique |
données techniques de câble isolées par XLPE du noyau 12/20KV 1 :
Non des noyaux et de la croix - sec. | Opération tension maximum. |
Nominal tension U0/U |
Isolation épaisseur |
Gaine épaisseur Nominal valeur |
Ø externe approximativement. |
poids approximativement. |
Estimations actuelles en air 30℃ | Les estimations actuelles ont enterré 20℃ | résistance maximum de C.C à 20℃ |
---|---|---|---|---|---|---|---|---|---|
millimètre de ² | kilovolt | kilovolt | millimètre | millimètre | millimètre | kilogramme/kilomètre | A | A | Ω/km |
1 x 35 | 24 | 12/ 20 | 5,5 | 1,8 | 24,9 | 860 | 205 | 190 | 0,52 |
1 x 50 | 24 | 12/ 20 | 5,5 | 1,8 | 26,4 | 1138 | 245 | 225 | 0,39 |
1 x 70 | 24 | 12/ 20 | 5,5 | 1,9 | 28,1 | 1281 | 305 | 275 | 0,27 |
1 x 95 | 24 | 12/ 20 | 5,5 | 1,9 | 29,9 | 1570 | 370 | 330 | 0,19 |
1 x 120 | 24 | 12/ 20 | 5,5 | 2,0 | 31,3 | 1839 | 430 | 375 | 0,15 |
1 x 150 | 24 | 12/ 20 | 5,5 | 2,0 | 33,1 | 2174 | 490 | 425 | 0,12 |
1 x 185 | 24 | 12/ 20 | 5,5 | 2,1 | 34,7 | 2540 | 560 | 480 | 0,10 |
1 x 240 | 24 | 12/ 20 | 5,5 | 2,2 | 37,1 | 3120 | 665 | 555 | 0,08 |
1 x 300 | 24 | 12/ 20 | 5,5 | 2,2 | 39,5 | 3746 | 765 | 630 | 0,06 |
1 X.400 | 24 | 12/ 20 | 5,5 | 2,3 | 44,1 | 4863 | 890 | 725 | 0,05 |
1 X.500 | 24 | 12/ 20 | 5,5 | 2,4 | 47,6 | 5905 | 1030 | 825 | 0,04 |
1 x 630 | 24 | 12/ 20 | 5,5 | 2,5 | 51,3 | 7220 | 1190 | 940 | 0,03 |
