Détails sur le produit:
|
| noyau de conducteur: | Cuivre recuit ou aluminium dessiné dur | Matériel d'isolation: | Polyéthylène réticulé (XLPE) |
|---|---|---|---|
| Types blindés: | DSTA/SWA/AWA ou Unarmoured | Matériel externe de gaine: | Polychlorure de vinyle (PVC) ou polyéthylène (PE) |
| la norme: | LE CEI ASTM DIN, LE CEI 60502-2, GB12706, IEC60228 DES BS | Couleur: | Noir ou comme condition |

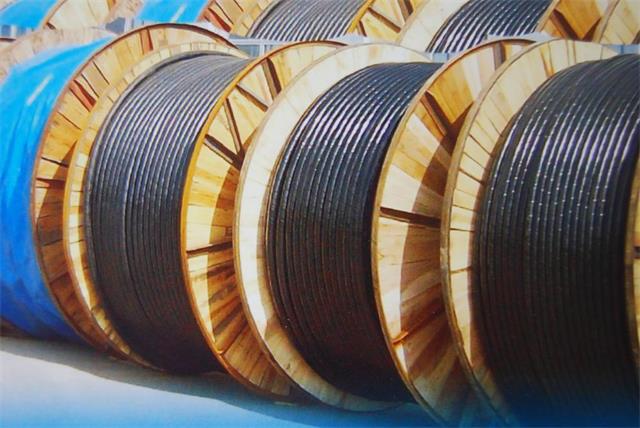

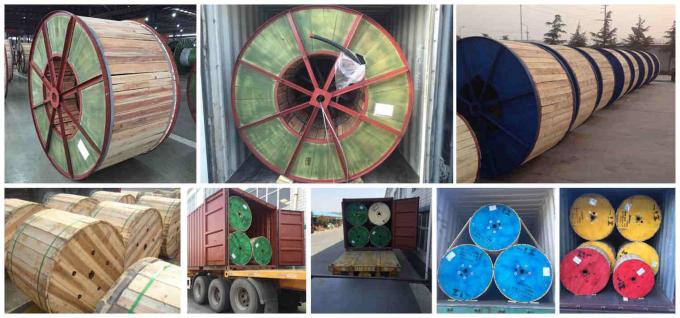

| d'emballage: | tambour d'En bois-acier, tambour métallique, tambour en bois | Requiremets spécial: | L'halogène résistant au feu, ignifuge, bas de fumée libèrent |
| Exemple: | Y, si | Application: | Distribution d'énergie souterraine, de construction, industrielle, et ligne de transmission |
| tension: | 3.6KV à 35KV | ||
| Mettre en évidence: | Moyenne tension Wire,Câbles de tension moyennes pouvant |
||
TENSION MOYENNE DE CÂBLE DE TENSION
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

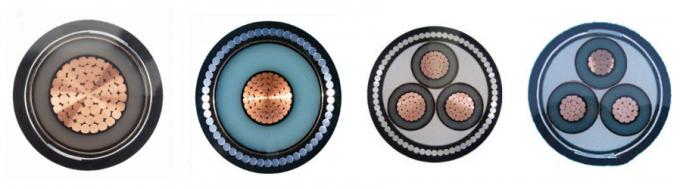

CONSTRUCTION MOYENNE DE CÂBLE DE TENSION
Conducteur : La classe 2 a échoué le conducteur de cuivre simple ou l'aluminium dessiné dur au 60228:2005 d'en des BS (précédemment BS6360)
Écran sur âme : Matériel semi-conducteur
Isolation : Type GP8 de XLPE (polyéthylène réticulé) à BS7655
Écran sur enveloppe isolante : Matériel semi-conducteur
Écran métallique : Écran de cuivre individuel et global de bande à BS6622
Remplisseur : Fibres d'ANIMAL FAMILIER (éthylène téréphtalate)
Séparateur : Bande obligatoire
Literie : PVC (polychlorure de vinyle) dactylographient TM1 à BS7655
Armature : Bande en acier (STA) blindé ou fil en aluminium (AWA) blindé ou fil d'acier (SWA) blindé
Gaine : PVC (polychlorure de vinyle) ou type TM1 de (PE) de polyéthylène à BS7655
Couleur : Noir ou en tant que demande
APPLICATION MOYENNE DE CÂBLE DE TENSION

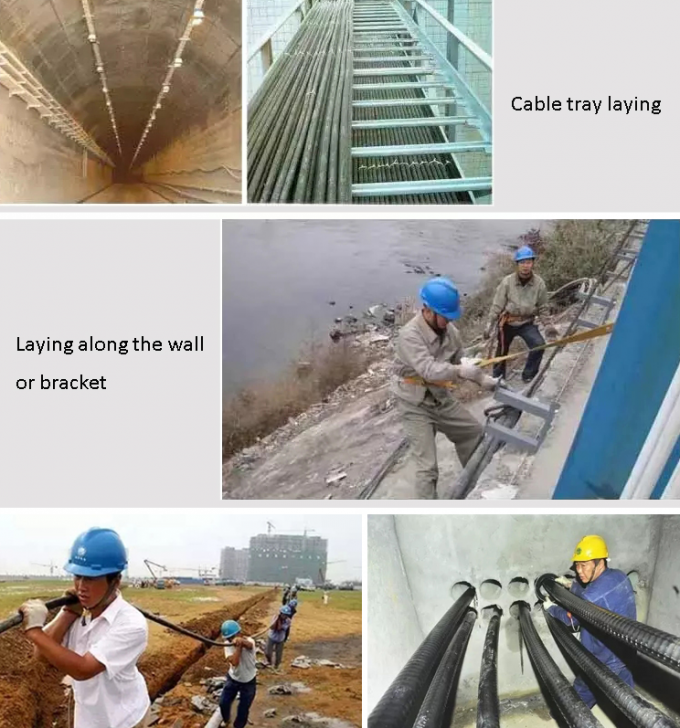

Le câble de xlpe de système mv est employé pour transmettre et distribuer la puissance dans le transport d'énergie et le système de distribution de 35kV ou inférieur. Il est généralement appliqué aux champs comprenant la puissance, la construction, les mines, la métallurgie etc. le câble que moyen de xlpe de tension est habituellement employé pour des réseaux de puissance, souterrain, dehors et dans la canalisation de câble.
CARACTÉRISTIQUES MOYENNES DE CÂBLE DE TENSION
1. Tensions évaluées : 3.6/6 kV~26/35 kilovolt
2. La température ambiante pour l'installation : ≥0℃
3. La température maximum de conducteur en fonctionnement le fonctionnement normal : ≤90℃
4. Température de fonctionnement maximum d'escroquerie. Quand le câble s'est mis en court-circuit (durée 5s maximum) : 250℃
5. Rayon de cintrage minimum
À un noyau - fixe : diamètre global de 15 x
noyau 3 - fixe : diamètre global de 12 x
(Diamètre global à un noyau de diamètre global de 12 x et 3 de noyau 10 x où des bandes sont placées à côté du joint ou des arrêts à condition que le recourbement soit soigneusement commandé en employant un ancien)
| Type chinois (type général) | Description | Application | |
| Cu | Al | ||
| YJV (CU/XLPE/PVC) | YJLV (AL/XLPE/PVC) | Le conducteur de Cu (conducteur d'Al) XLPE a isolé le cable électrique engainé par PVC | La pose à l'intérieur, dans le tunnel, a fixé sur la parenthèse, de tuyau et enterré dans le sol, le câble ne peut pas soutenir les forces mécaniques externes. |
| YJY (CU/XLPE/PE) | YJLY (AL/XLPE/PE) | Le conducteur de Cu (conducteur d'Al) XLPE a isolé le cable électrique engainé par PE | |
| YJV22 (CU/XLPE/STA/PVC) | YJLV22 (AL/XLPE/STA/PVC) | Le conducteur de Cu (conducteur d'Al) XLPE a isolé le double du cable électrique engainé par PVC blindé d'acier-bande | Pour étendre à l'intérieur, dans le tunnel, le fossé de câble, ou dirigez en terre, capable soutenir les forces mécaniques externes, mais incapable de soutenir la force de traction importante. |
| YJV23 (CU/XLPE/STA/PE) | YJLV23 (AL/XLPE/STA/PE) | Le conducteur de Cu (conducteur d'Al) XLPE a isolé le double du cable électrique engainé par PE blindé d'acier-bande | |
| YJV62 (CU/XLPE/ATA/PVC) | YJLV62 (AL/XLPE/ATA/PVC) | Le conducteur de Cu (conducteur d'Al) XLPE a isolé le double du cable électrique engainé par PVC blindé d'aluminium-bande | |
| YJV32 (CU/XLPE/SWA/PVC) | YJLV32 (AL/XLPE/SWA/PVC) | Le conducteur de Cu (conducteur d'Al) XLPE a isolé le cable électrique engainé par PVC blindé d'acier-fil | Pour étendre à l'intérieur, dans le tunnel, le fossé de câble, le puits ou dirigez en terre, capable soutenir les forces mécaniques externes et certaine force de traction |
| YJV33 (CU/XLPE/SWA/PE) | YJLV33 (AL/XLPE/SWA/PE) | Le conducteur de Cu (conducteur d'Al) XLPE a isolé le cable électrique engainé par PE blindé d'acier-fil | |
| YJV72 (CU/XLPE/AWA/PVC) | YJLV72 (AL/XLPE/AWA/PVC) | Le conducteur de Cu (conducteur d'Al) XLPE a isolé le cable électrique engainé par PE blindé d'aluminium-fil | |
| Secteur nominal de conducteur | Résistance maximum de conducteur à 20°C | Épaisseur d'isolation de XLPE | Épaisseur de la bande de cuivre | Épaisseur de gaine externe | Approximativement. Diamètre global | Approximativement poids de câble | Longueur standard d'emballage | Taille de tambour | Poids approximativement brut |
|---|---|---|---|---|---|---|---|---|---|
| Sqmm | Ohm/Km | millimètre | millimètre | millimètre | millimètre | Kg/Km | ± 10% de mètre | Kilogramme | |
| 35 | 0,524 | 4,5 | 0,075 | 1,8 | 23,7 | 835 | 500 | D-12 | 520 |
| 50 | 0,387 | 4,5 | 0,075 | 1,8 | 24,8 | 980 | 500 | D-12 | 600 |
| 70 | 0,268 | 4,5 | 0,075 | 1,8 | 26,4 | 1220 | 500 | D-12 | 720 |
| 95 | 0,193 | 4,5 | 0,075 | 1,8 | 28,3 | 1520 | 500 | D-12 | 870 |
| 120 | 0,153 | 4,5 | 0,075 | 1,9 | 30,0 | 1800 | 500 | D-12 | 1010 |
| 150 | 0,124 | 4,5 | 0,075 | 1,9 | 31,4 | 2110 | 500 | D-14 | 1210 |
| 185 | 0,0991 | 4,5 | 0,075 | 2,0 | 33,2 | 2480 | 500 | D-16 | 1450 |
| 240 | 0,0754 | 4,5 | 0,075 | 2,0 | 35,7 | 3070 | 500 | D-18 | 1780 |
| 300 | 0,0601 | 4,5 | 0,075 | 2,1 | 37,9 | 3700 | 500 | D-18 | 2090 |
| 400 | 0,0470 | 4,5 | 0,075 | 2,2 | 41,0 | 4620 | 500 | D-18 | 2550 |
| 500 | 0,0366 | 4,5 | 0,075 | 2,3 | 44,2 | 5660 | 500 | D-18 | 3070 |
| 630 | 0,0283 | 4,5 | 0,075 | 2,4 | 48,2 | 7040 | 500 | D-19 | 3840 |
